Pneumatic Conveying System 분체를 안전하고 빠르게 이송하는 공압 이송 시스템

시스템 개요

Air 또는 Gas(주로 N2)의 흐름과 압력을 이용해 분체를 이송하는 시스템으로, Powder, Pellet, Chip 등 다양한 크기와 형태의 원료를 안전하고 빠르게 이동시킵니다. 코넵은 다양한 분체 원료 취급 경험과 축적된 데이터를 바탕으로 원료의 하역, 계량, 저장, 이송 및 포장까지 전 공정의 PCS 시스템을 턴키로 설계하고 제공합니다.

시스템 특징

공압 이송 시스템의 특징

PCS는 완전 밀폐형(Closed Loop) 구조로 분체 원료를 오염으로부터 보호하며, 깨지기 쉽고 마모성이 높은 제품도 안전하게 처리할 수 있어 제품 품질을 보장합니다. 더불어, Pipe 라인의 경로를 재구성하거나 확장할 수 있으며, 목적지의 수를 늘릴 수 있어 넓은 적용 범위를 제공합니다. 또한 미세분말부터 펠렛까지 16~3200kg/m³의 폭넓은 입자량을 처리할 수 있습니다.

이송 Type별 특징

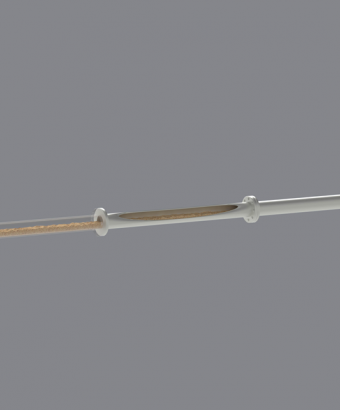

Pneumatic conveying system은 운송 속도 및 압력에 따라 저속(밀식, dense phase)과 고속(희석, dilute phase) 방식으로 나뉘며, 운송하는 물질의 특성과 요구되는 성능에 따라 선택 및 적용됩니다. Semi dense phase는 두 방식의 단점을 보완하는 type으로 물질 손상과 마모를 줄이고 압축공기의 소비를 효율적으로 관리하면서도 상대적으로 단순한 설계를 통해 설치 비용을 절감할 수 있도록 개발되었습니다.

공압 이송의 장점

  • 1설치 비용이 낮고 좁은 공간에도 설치 가능하여 경제적입니다.
  • 2안전하고 제품의 품질을 보장할 수 있습니다.
  • 3Power, pellet, chip, tablet 등 다양한 형태와 양의 원료를 취급할 수 있습니다.
Dilute Phase
Semi-Dense Phase
Dense Phase

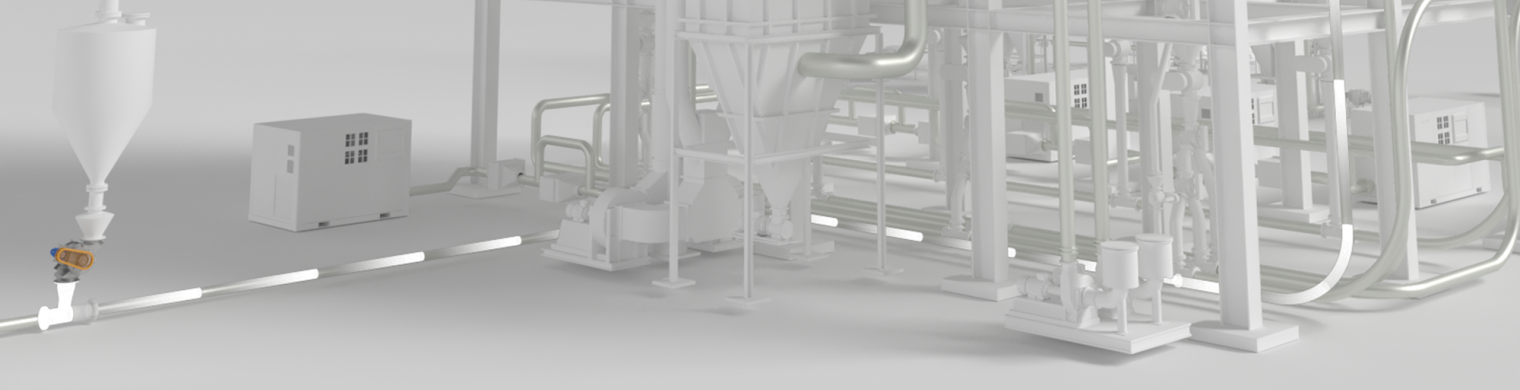

시스템 구성

코넵은 원료의 물리화학적 특성, 사용자의 운전 및 유지보수 편의성, 다른 시스템과의 유연한 통합, 투자 및 운전비용 등 시스템의 경제성을 고려하여 최적의 시스템을 구성합니다.
  • Storage Silos
  • Rotary Valves
  • Diverter Vavles
  • Dust Collector(Bag Filter or Cyclone)
  • Vacuum Generator(Blower or Compressor)
  • Receiving Hopper

코넵의 강점

  • 프로세스 중심의 고객 요구사항 맞춤형 솔루션
  • 공정별 사양과 용도에 맞는 최적화된 디자인
  • 공정 내 PCS의 Partial 또는 Complete 모두 Turn Key로 제공 가능
  • 깨끗하고 안전한 이송 환경을 유지하는 폐쇄형(Closed Loop) 시스템
  • 원료의 크기와 특성에 구애받지 않는 광범위한 응용 분야

시스템 적용

  • Powder, Chips, Plastic pellet 등 화학, 석유화학 제품 생산 공정
  • Plastic pellet, rubber granules 등 플라스틱 및 고무 제품 생산 공정
  • Coal dust, metal chips 등 제철/제강 제품 생산 공정
  • Tablet, Capsules, Powder 등 제약 제품 및 원료 생산 공정
  • Wood chip, wood pellet, pulp falkes 등 목재 및 펄프 제품 생산 공정
  • Grain, flour, salt 등 식품 및 사료 제품 생산 공정
  • Cement powder, gypsum 등 건설 및 시멘트 제품 생산 공정
  • Coal, silica 등 광산 및 광물 제품 생산 공정
  • Ceramic powder, silica powder 등 전기 및 전자 제품 생산 공정
  • Fly ash, sludge, biomass pellets 등 환경 및 폐기물 처리 공정

주요 프로젝트

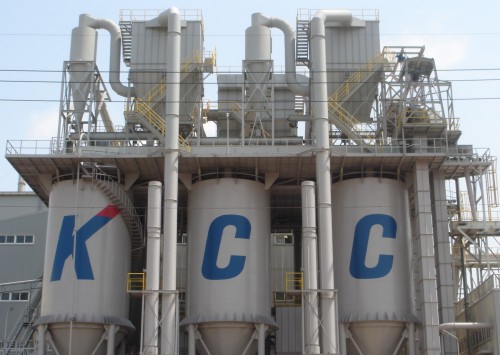

  • Location

    KCC 서산

  • Project

    Pneumatic Conveying Line

  • Date

    2006.04

  • Specification

    Gypsum Board, 20 Ton/hr

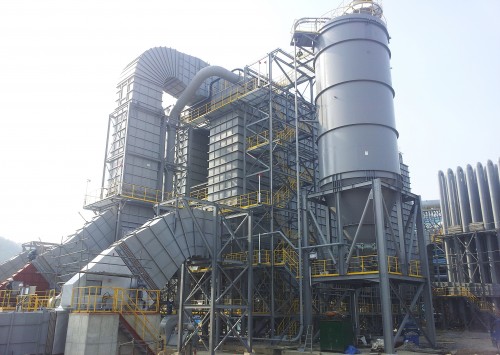

  • Location

    포스코 광양

  • Project

    Pneumatic Conveying System

  • Date

    2013.03

  • Specification

    1 Ton/hr

  • Location

    한화토탈에너지스 대산

  • Project

    LLDPE Plante Unloading System

  • Date

    2016.02

  • Specification

    LLDPE Pellet, 20 Ton/hr

  • Location

    롯데케미칼 대산

  • Project

    PE1, NO.1 Line Pneumatic Conveying System

  • Date

    2017.01

  • Specification

    PE Pellet, 20 Ton/hr
