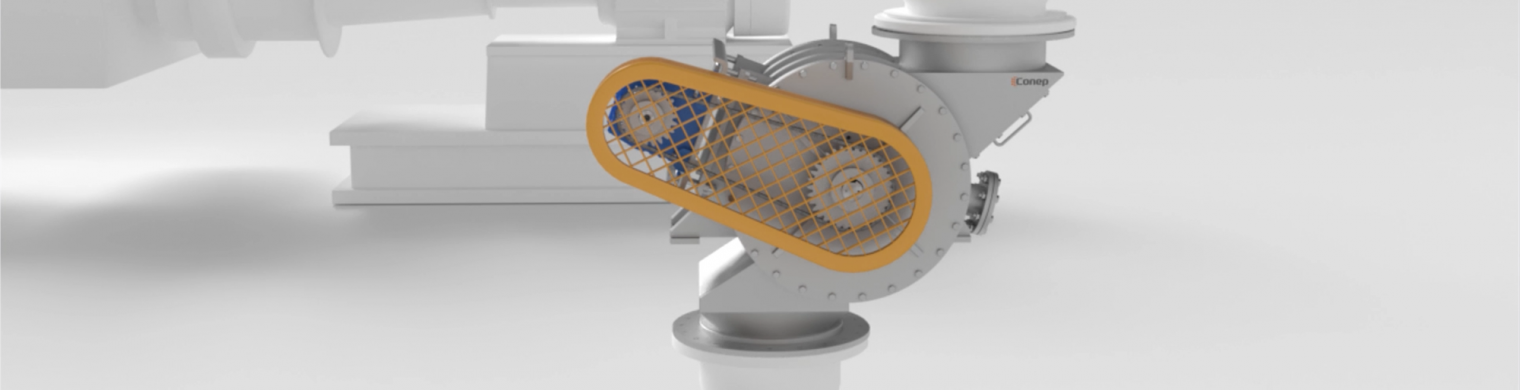

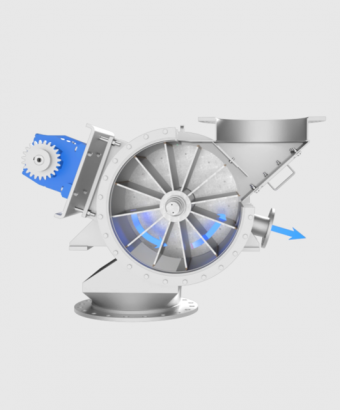

Rotary Feeder 효율적인 원료 이송을 돕는 Rotary Feeder

장치 개요

Rotary feeder는 공압 이송 시스템 내부의 압력을 유지하고 원료를 정량 배출하는 주요 장치 중 하나입니다. 코넵의 Rotary Feeder는 특허 기술인 seal plan이 적용되어 이송 효율이 높고 안정적인 Rotrat Feeder를 공급합니다.

제품 특징

Airlock 기능을 높인 코넵의 특허기술

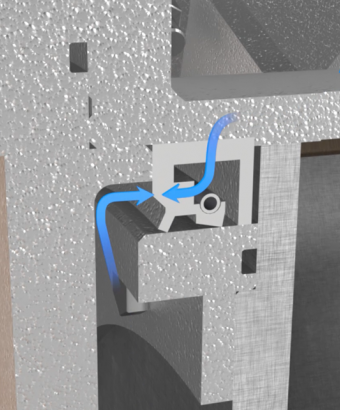

코넵은 로터리 피더에서 유격 및 공차로 인해 발생하는 leakage를 방지하여 airlock 기능을 강화하기 위해 자체 개발한 sealing 기술을 적용하였습니다. 유출 공기의 압력이 gasket을 밀어내며 본체와 샤프트(shaft), 날개(blade)사이의 틈을 막아 공기가 외부로 유출되는 것을 방지합니다.

Rotary Feeder의 주요 기능

로터리 피더는 아래와 같은 몇 가지 주요 기능을 수행하며 료의 효율적인 이송, 공정 안정성 유지, 제품의 품질 보증 등에 중요한 역할을 합니다.
  • 1Airlock : 시스템 내·외부의 압력 차이를 유지하여 공기 및 분진이 외부로 유출되는 것을 방지하는 기능
  • 2Feeding : 일정한 양의 원료를 지속적으로 공급하여 공정의 균일성과 품질을 유지하는 기능
  • 3Exhausting(Metering) : 정해진 양의 원료를 정확하게 배출하여 다음 공정에서 필요한 원료의 양을 조절하는 기능
Sealing 기술
Air Purge

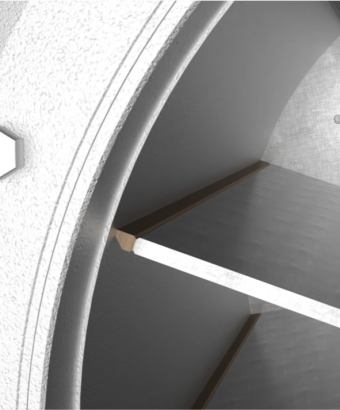

마모 방지 Rotar Tip

제품 구성

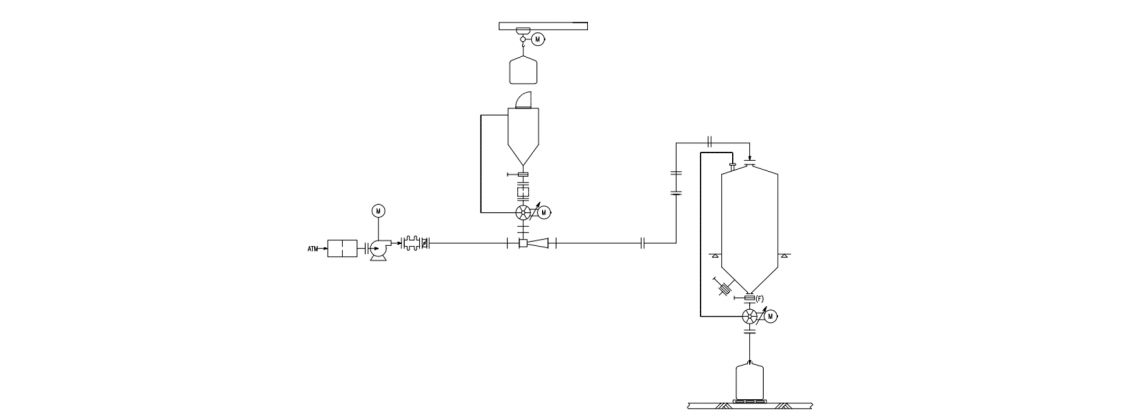

Rotary feeder는 bulk material handling system에서 원료의 정량 배출이 필요한 모든 지점에 적용되어 원료를 conveying air 또는 gas에 투입하고 이송량을 조절하는 역할을 합니다.
  • Unloading hopper including Vent
  • Rotary feeder for feeding materials
  • Bagging hopper to store materials
  • Blower for pneumatic conveying system

코넵의 강점

  • Back Pressure 압력 작용시 Purge Vent로 Equalizing Line을 형성하여 원료 배출이 원활함
  • Close Loof계 에서 N2 Gas 가 새어 나오지 않는 Seal Plan 구축
  • Seal Purge N2 Pressure (0.1~0.15 kg/cm2(g)) 적용으로 기밀 효과 탁월
  • 이송 매체의 Leak 최소화로 이송 매체의 유량 및 압력의 불필요한 여유마진 최소화
  • 동일 사이즈 대비 높은 이송 효율

제품 적용

  • Dosing unit에서 Dosing Hopper 후단 Bulk Material Feeding
  • Weighing unit에서 Weighing Hopper 후단 Bulk Material Feeding
  • Storaging Silo/Hopper 후단 Bulk Materal Feeding
  • Dedusting unit에서 X-dusters 후단 Bulk Material Feeding

주요 프로젝트

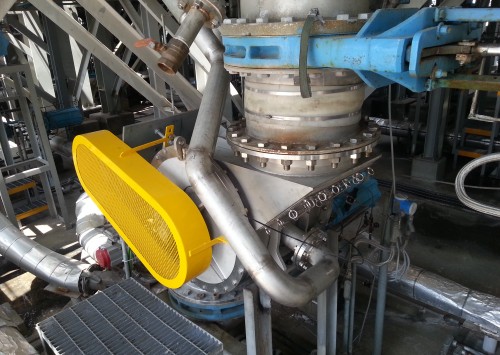

  • Location

    LG화학 대

  • Project

    HDPE Dust Removal Package

  • Date

    2014.05

  • Specification

    30 Ton/hr

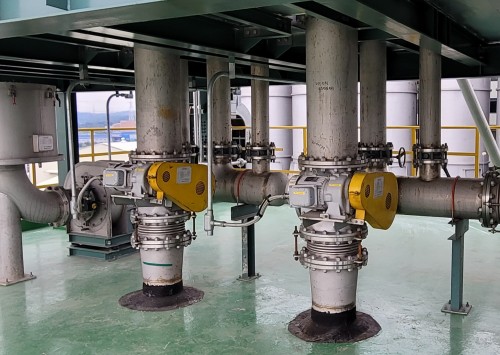

  • Location

    한화토탈에너지스 대산

  • Project

    LLDPE Dust Removal Package

  • Date

    2016.02

  • Specification

    30 Ton/hr

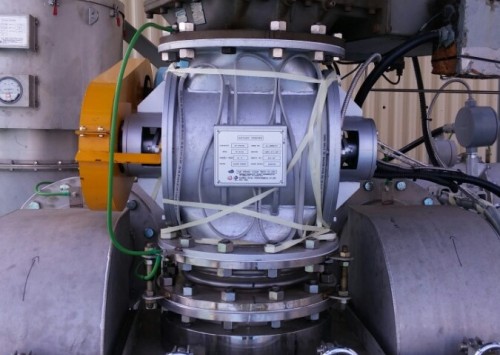

  • Location

    금호석유화학 울산

  • Project

    SAN Packing Room Dust Cleaning Package

  • Date

    2022.01

  • Specification

    20 Ton/hr 1EA, 30 Ton/hr 1EA

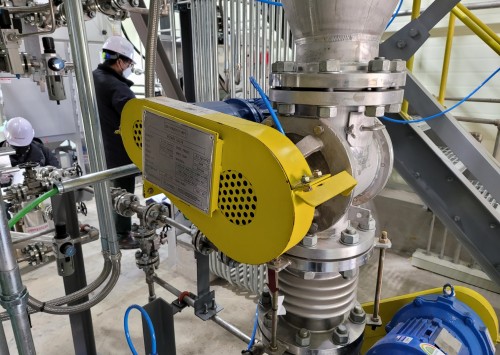

  • Location

    SK이노베이션 대전

  • Project

    Solid Feed Loading Package

  • Date

    2021.10

  • Specification

    5 Ton/hr
