Bulk Loading System 분체를 빠르고 안전하게 적재하는 자동화 시스템

시스템 개요

코넵의 Bulk Loading System은 원료를 Storage Silo 및 Hopper에서 포장 위치까지 공압으로 이송하여 원료 손실을 최소화하고 먼지가 유출되지 않도록 하는 Dust Free(무발진) 시스템으로, 작업장의 청결과 작업자의 안전을 보장합니다. 코넵은 공압 이송 및 대기오염 방지 기술을 기반으로, 기존 공압 이송 라인에 완벽하게 통합되는 Loading System과 적재 중 발생하는 먼지를 효과적으로 배출하는 Dust Collecting System을 Package로 제공하여 최종 제품의 품질과 적재 효율을 향상시킵니다.

시스템 특징

자동화된 Loading System

Bulk Loading System은 자동화된 제어 기능을 통해 원료를 빠르고 정확하게 적재하여 인력 절감 효과를 극대화합니다. 다양한 Bulk 원료와 호환되며, 적재 방식과 적재량 등 사용자의 요구에 맞추어 유연한 설정이 가능해 다품종 생산 공정에 최적화된 솔루션을 제공합니다.

Metal Flexible Loading Arm

코넵의 Flexible Loading Arm은 Metal Flexible Hose를 사용하여 Conveying Pipe가 전후, 좌우, 상하로 자유롭게 움직일 수 있도록 설계되어 효율적인 적재 작업이 가능합니다. 또한, Loading House 내부에 Loading Arm Structure를 구성 및 설치하여 Loading 작업이 더욱 안정적으로 이루어질 수 있도록 하였습니다.

Bulk Loading System의 장점

  • 1트럭 위치에 관계 없이 수직, 수평으로 조정되어 안정적인 적재 가능
  • 2Pipe 관경과 동일하게 설계되어 Streamer 발생 최소화
  • 3Flange 연결이 용이하여 기존 배관 및 출하용 배관과 우수한 연결성

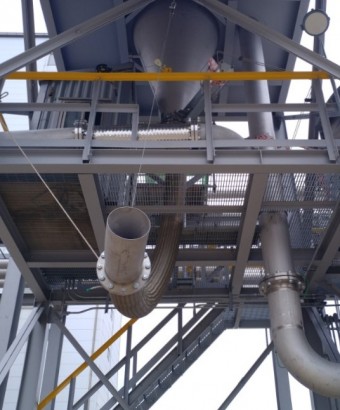

Metal Flexible Loading Arm

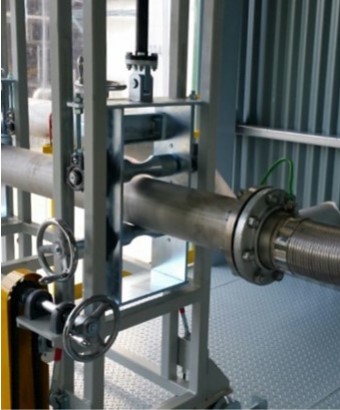

Metal Flexible Hose

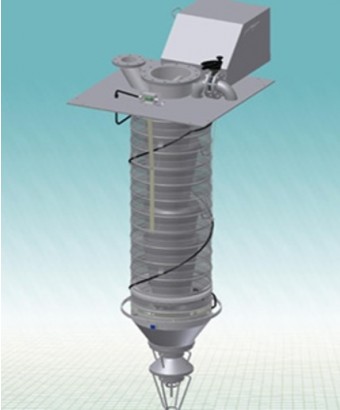

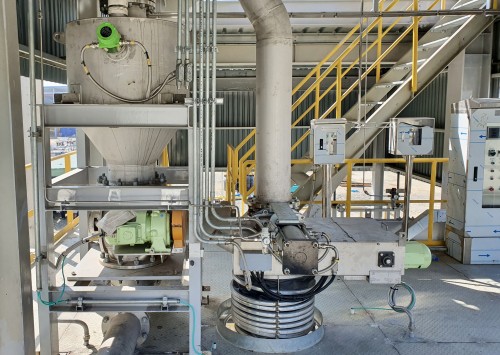

Loading Chute

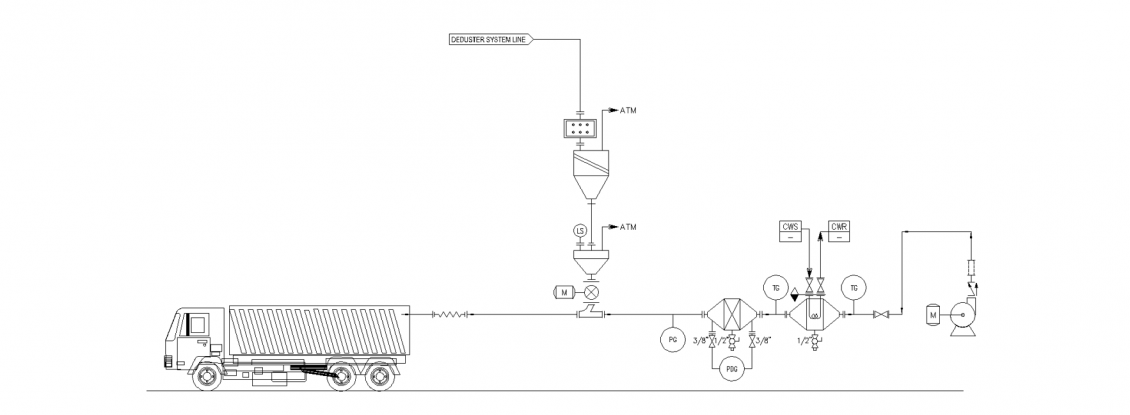

시스템 구성

적재할 벌크 원료의 형태와 적재 방식에 따라, Sea Bulk Loading System, Tank Lorry Loading System, Ton Bag Loading System으로 구성할 수 있습니다. Tank Lorry 적재 시에는 Loading Chute가 적용되며, Ton Bag 적재의 경우, Loading Frame과 필요에 따라 Weighing System 등을 추가로 적용할 수 있습니다.
  • Pneumatic Conveying Pipe
  • Flexibe Loading Arm(Loading chute for Truck loading system)

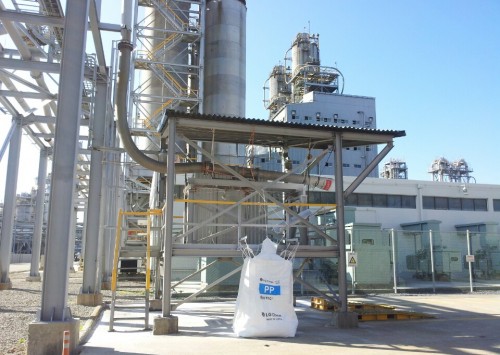

  • Loading House(Loading frame for Ton bag loading system)
  • Blower & Silencer

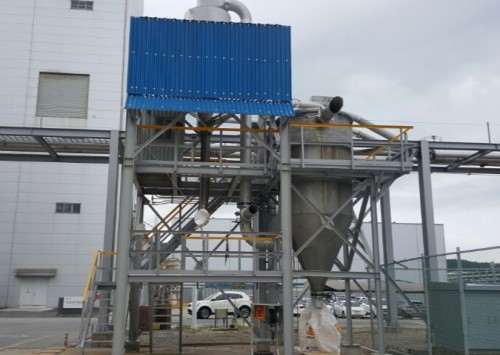

  • Dust Collector(Bag filter or Cyclone)

코넵의 장점

  • 프로세스 중심의 맞춤형 설계
  • 완전 밀폐형으로 먼지의 비산 없는 적재 시설로 쾌적하고 청결한 작업 환경 유지
  • 온도 상승을 억제하는 최적의 Blower 선정
  • 최적 속도와 압력으로 공압 이송 되어 Dust, Streamer 발생 및 제품 품질 손상 최소화
  • Pellet, Powder 등 플라스틱 Bulk Material에 특화
  • 100% 무급유 시스템으로 동력 및 인건비 절감
  • ISO5389, ASME PTC 10 등 성능 기준 충족

시스템 적용

  • Powder, Plastic Pellet, Chip 등 석유화학 제품의 포장 공정
  • 합성수지 Pellet, Chip 등 플라스틱 재활용 제품의 포장 공정
  • 곡물, 사료, 비료 등 대량 농산품의 포장 공정
  • 석탄, 광석, 석회석 등의 광물의 포장 공정

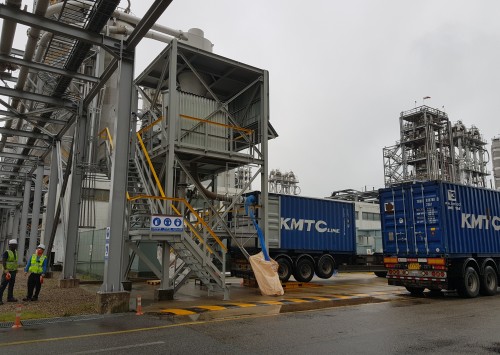

주요 프로젝트

  • Location

    롯데케미칼 여수

  • Project

    PP Plant Sea Bulk Loading System Package

  • Date

    2015.04

  • Specification

    40 ton/hr

  • Location

    LG화학 대산

  • Project

    PP Plant Sea Bulk Loading System Package

  • Date

    2017.08

  • Specification

    30 ton/hr

  • Location

    한화토탈에너지스 대산

  • Project

    PP Plant Sea Bulk Loading System Package

  • Date

    2018.10

  • Specification

    30 ton/hr

  • Location

    효성 베트남

  • Project

    PP4 Sea Bulk & Tank Lorry Loading System Package

  • Date

    2019.10

  • Specification

    30 ton/hr
