시스템 개요

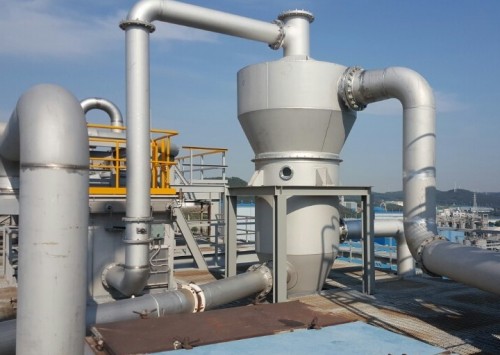

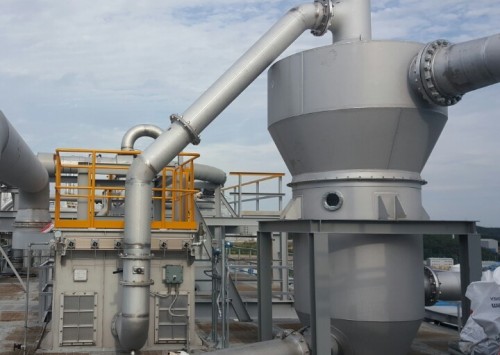

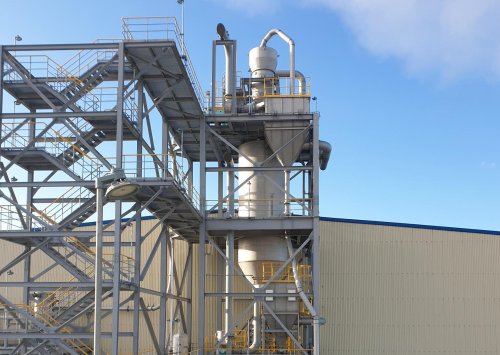

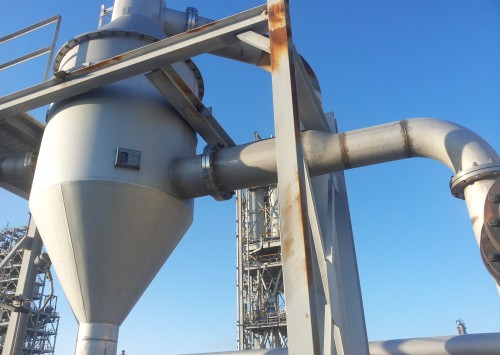

Eluriator는 플라스틱 Pellet의 포장 공정(Bagging Silo) 전단에서 Air나 Gas(N2)를 활용하여 Dust, Streamer, Angel Hair와 같은 조대입자를 효과적으로 분리하고 제거하여 원료의 순도를 높여주는 시스템입니다. 코넵은 공압 이송과 대기오염 방지기술 분야에서 쌓은 풍부한 경험과 응용 노하우를 바탕으로 분리 효율을 최대화한 Elutriator를 공급합니다.

시스템 특징

역기류 제어 기술

Elutriators는 원료와 역기류의 접촉을 통해 오염물질을 분리하는 설비입니다. 원료와 오염물질을 포함한 압축공기가 동시에 투입되기 때문에 이송 속도와 압력을 고려한 설계가 성능 결정의 핵심요소입니다. 코넵은 원료 공급량과 압축공기량에 따른 역기류량을 공기비와 압력으로 산출하여 최적의 효율을 제공하는 Elutriator를 설계, 생산 및 공급합니다.

특허받은 계단형 세척판

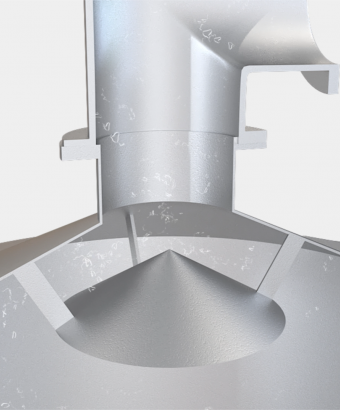

코넵은 기존 평평한 분리판의 한계를 극복하기 위해 원추형 계단식 세척판을 개발했습니다. 이 설비는 경사판 하부에서 불어넣어진 공기가 타공판의 구멍을 통해 유도되어, 계단의 경사 상부에서 효과적인 역류 분급이 이루어지며, 원료가 계단의 단차에 충돌하면서 물리적 탈착이 추가로 발생하도록 설계되어 높은 효율을 제공합니다.

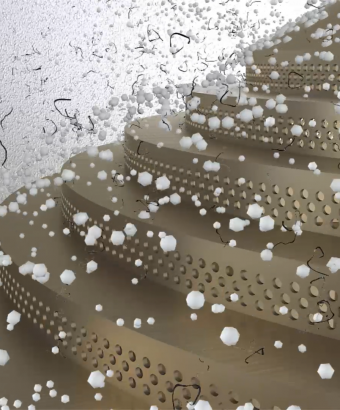

계단형 세척판

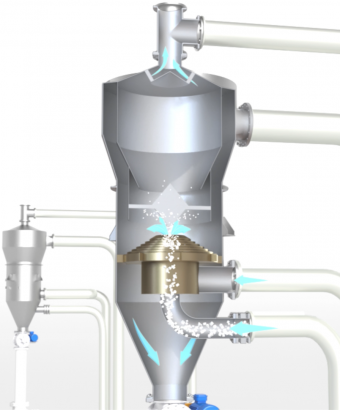

역기류 제어

분리막 기술

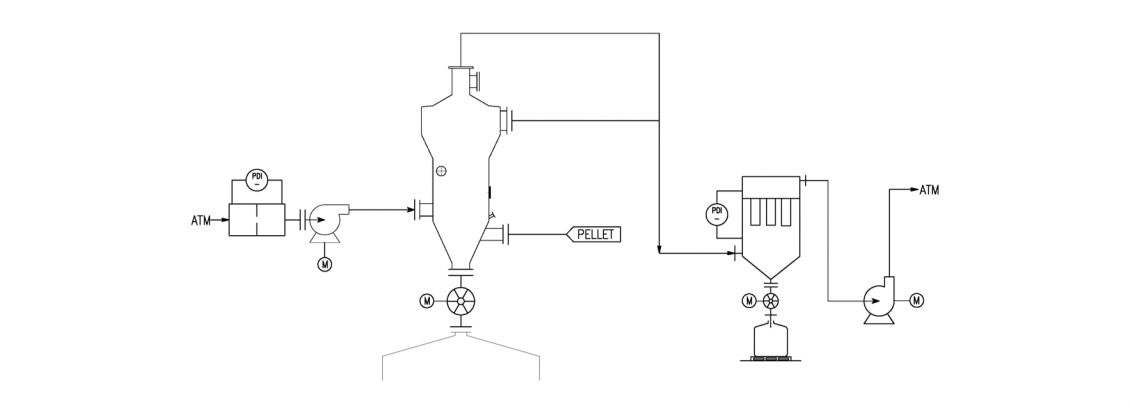

시스템 구성

Elutriators는 공압 이송 시스템에 통합되어 이송 중 발생하는 공기의 압력을 활용하므로 압력이 높고 유속이 빨라 공기가 원료와 오염물질을 잘 분산시킬 수 있는 Dilute Phase에서 분리 효율이 가장 뛰어납니다. 고순도의 원료를 생산하는 경우에는 Elutriator 후단에 2차 분리 장치인 X-Dusters를 추가 설치하여 오염물질 농도를 50ppm 이하로 관리할 수 있습니다.
