Dust & Streamer Removal System 분체 원료 Cleaning을 위한 최적의 시스템

시스템 개요

플라스틱 펠릿은 이송 라인과의 마찰로 인해 먼지, 스트리머, 엔젤 헤어 등의 이물질을 생성합니다. 코넵은 공정과 원료의 특징에 적합한 dust removal system을 설계하여 제품의 품질을 보장하고 생산 설비의 성능을 향상시키는 솔루션을 제공합니다. 특허 기술이 적용된 X-dusters는 이물질 농도를 50ppm 이하로 관리할 수 있어 고순도·고품질이 요구되는 제품 생산 공정에서 매우 효과적입니다.

시스템 특징

Dust Removal의 중요성

Plastic Pellet 등의 분체는 공압 이송 라인에서 마찰에 의해 먼지, Streamer, Angel Hair 등의 이물질이 발생합니다. Dilute Phase와 같이 빠른 속도로 이송될 경우 펠렛이 Pipe에 긁히면서 Streamer나 Angel Hair와 같이 부피가 큰 이물질이 발생하고, Dense Phase와 같이 높은 압력으로 비교적 느리게 이송되는 경우 미세 분진이 발생합니다. 그 외에 원료의 특성과 온도 등의 특징에 의해서도 이물질이 발생할 수 있습니다. 이물질은 플라스틱 Pellet의 순도를 저하시키며 최종 제품의 품질과 성능을 저하시키는 문제를 발생시킵니다. 따라서 포장 전 단계에서 분진을 완벽히 제거하는 것이 필수적입니다.

특허 기술이 적용된 Dust Removal Device

Dust Removal System은 Elutriator 또는 X-Dusters®와 같은 Cleaning Device를 사용하여 비교적 가벼운 분진을 날려 제거하고, 깨끗해진 원료는 Feeding Equipment를 통해 포장 공정으로 이송하는 시스템입니다. 코넵의 특허 기술인 계단식 세척판이 적용된 X-Duster®와 Elutriator는 Cleaning 영역을 균일하게 분포시켜 분리 효율을 높였으며, 운전 관리와 다제품 생산을 위한 내부 청소가 용이하도록 설계된 것이 특징입니다.

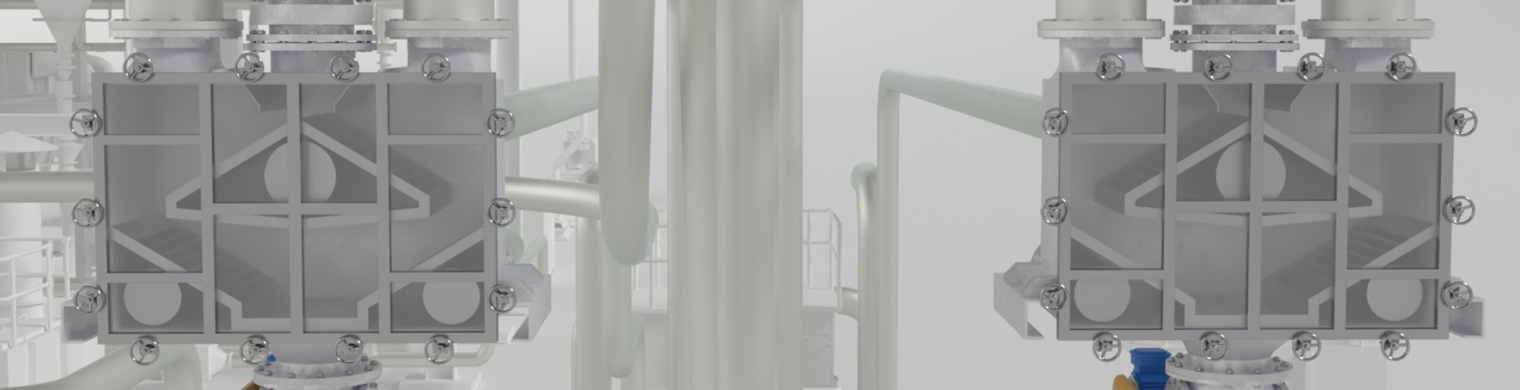

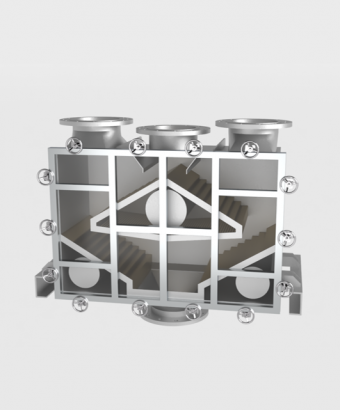

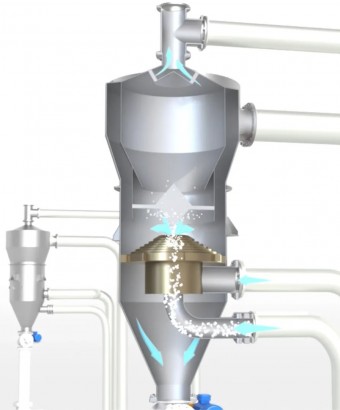

X-Dusters®

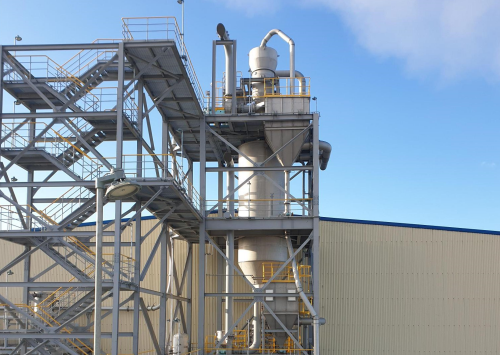

Elutriator

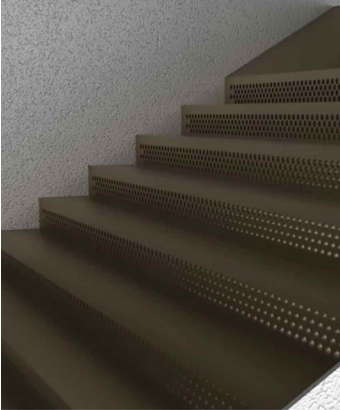

특허받은 계단식 세척판

시스템 구성

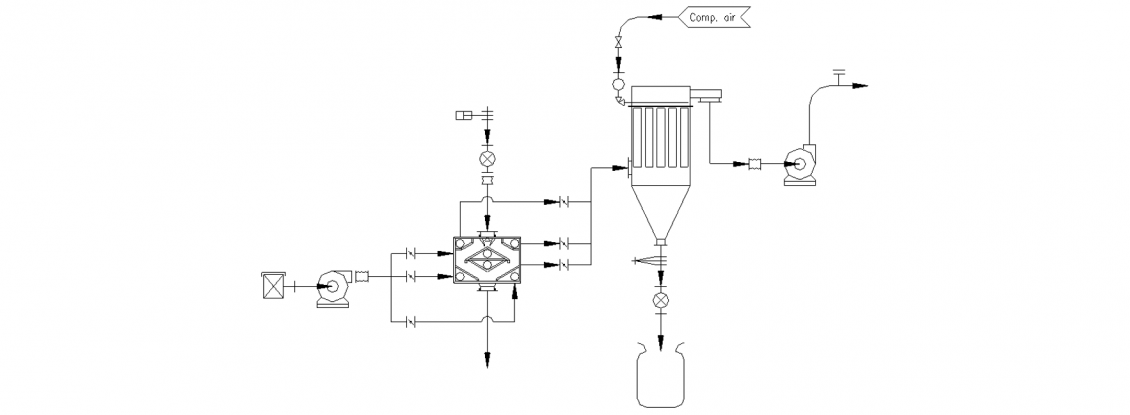

Dust Removal System Package는 공압 이송 시스템에 통합되어 Closed loop로 운영하는 것을 추천합니다. 제거된 Dust는 집진 장치를 거쳐 dust bin에 포집되어 깨끗하게 배출됩니다. 집진장치는 Bag filter, Cyclone 등이 적용될 수 있습니다. X-Dusters는 단독으로도 높은 효율을 내는 고성능 장치이지만, Bulk 원료 내 이물질 농도가 높고 이물질의 부피가 큰 경우에는 전단에 전처리 장치로 Elutriator를 구성하여 효율을 개선 및 향상시킬 수 있습니다.
  • Intake Filter
  • X-Dusters
  • Rotary Feeder
  • Bag Filter(or Cyclone) to Control cleaned dusts
  • Exhaust Fan

코넵의 강점

  • 원료 및 공정 특성 맞춤형 솔루션
  • 먼지 제거 효율 85~90% 보장
  • Cleaning 후 먼지 제거 효율 50ppm 이하(PC 및 PMMA, HDPE 등의 경우 10~20ppm까지 효율)
  • 석유화학, 플라스틱 제조, 식품 및 제약 산업 등 다양한 산업에 광범위하게 적용
  • 풍부한 석유화학 공정 경험을 바탕으로 PP, PE, LDPE 등의 석유화학 제품에 특화
  • 연구 중심의 회사로서 자체 파일럿 텍스트 시설을 통해 다양한 재료에 대한 펠렛 세척 테스트 서비스 제공

시스템 적용

  • Power, Pellet, Granular 등 석유화학 제품 생산 공정
  • 플라스틱 생산 공정
  • 곡물, 설탕 등 식품 생산 공정
  • 알약, Tablet 등 제약 생산 공정
  • Chip, Tablet 등의 플라스틱 재생 공정

주요 프로젝트

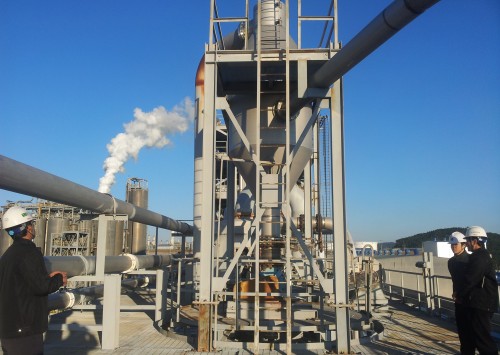

  • Location

    LG화학 대산

  • Project

    PP Plant #2 Line Deduster package

  • Date

    2014.04

  • Specification

    Elutriator, X-Dusters, Rotary Feeder, Intake Filter, Bag Filter, Wash Air Fan, LOP, Exhaust Fan

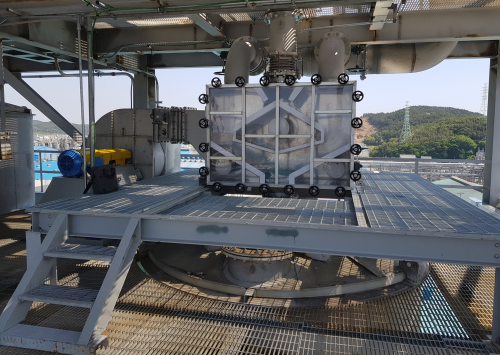

  • Location

    LG화학 대산

  • Project

    HDPE #1/2 Deduster 및 Elutriator 교체 공사

  • Date

    2017.07

  • Specification

    Elutriator, X-Dusters, Rotary Feeder, Intake Filter, Bag Filter, Wash Air Fan, LOP, Exhaust Fan

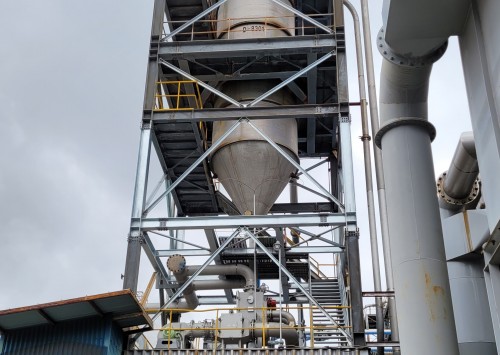

  • Location

    한화토탈에너지스 대산

  • Project

    전선용 PP 공정 Dedusting Package

  • Date

    2019.06

  • Specification

    Elutriator, X-Dusters, Intake Filter, Bag Filter, Wash Air Fan, LOP, Exhaust Fan

  • Location

    효성 울산

  • Project

    PP공정 Dedusting Package

  • Date

    2022.03

  • Specification

    X-Dusters, Rotary Valve, Intake Filter, Bag Filter, Wash Air Fan, LOP, Exhaust Fan
